CORMAK BS 912 N metalli lintsaag

Toote kirjeldus

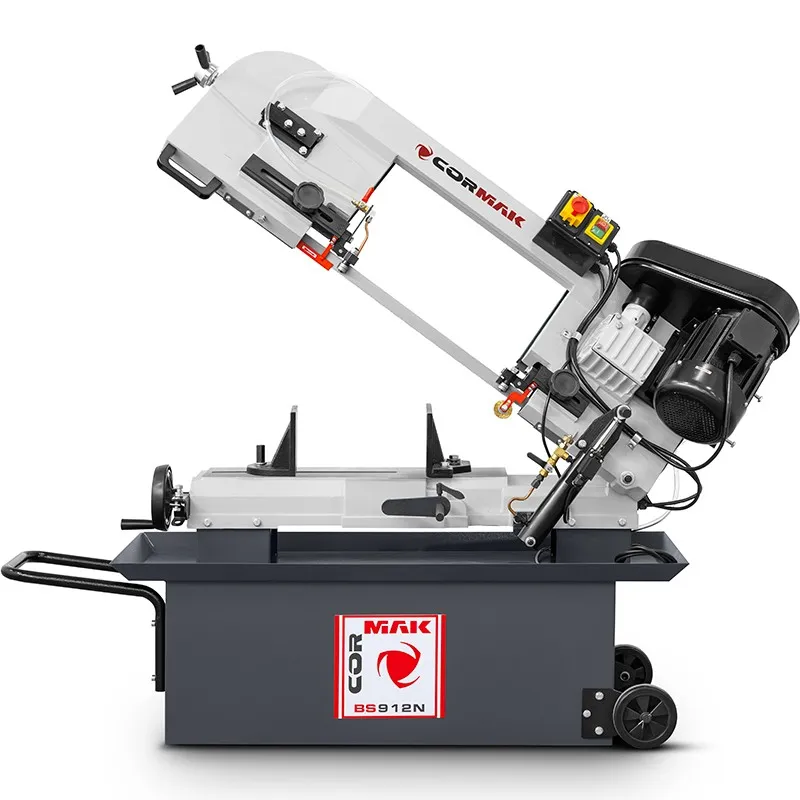

Metallilintsaag CORMAK BS912N on professionaalne seade, mis on mõeldud torude, profiilide ja täismaterjalist toorikute täpseks lõikamiseks. Selle vastupidav konstruktsioon, automaatne etteanne ja hüdrauliliselt reguleeritav saeraami langemine tagavad mugava kasutamise, ühtlased tulemused ja kvaliteetse lõike.

Mudel BS912N võimaldab lõigata kuni 230 mm läbimõõduga materjale ja teha nurgalõikeid vahemikus 0° kuni 45°. Seega sobib masin suurepäraselt metallitöötlus- ja tootmistöökodadesse ning kõikjale, kus on olulised täpsus, stabiilsus ja töökiirus.

Põhitunnused

• Automaatne etteanne lõigete mugavuse ja korduvuse suurendamiseks.
• Saeraami langemise hüdrauliline reguleerimine silindri ja õliojaduse reguleerimisklapi abil.
• Võime lõigata nurga all 0°–45° pöörlevat kinnitusklammi tänu.
• Tugev malmkinnitus, mis tagab töödetaili stabiilse kinnituse.
• Karbiidist sisestustega ja laagrideta lintjuhikud, mis tagavad lõike täpsuse ja kvaliteedi.
• Jahutussüsteem, mis annab jahutusvedeliku lindi ja tooriku juurde.
• Traatharja lindi puhastamiseks, vältides saelehe ummistumist.
• Automaatne ajami väljalülitamine lõpptagasiga läbi piiriku.

Konstruktsioon ja tehnoloogia

Lõigatav materjal võib olla toidetud käsitsi või mis tahes mehaanilise seadme abil. Tööriista automaatne etteanne lihtsustab operaatori tööd ja tagab stabiilse, korduva tulemuse.

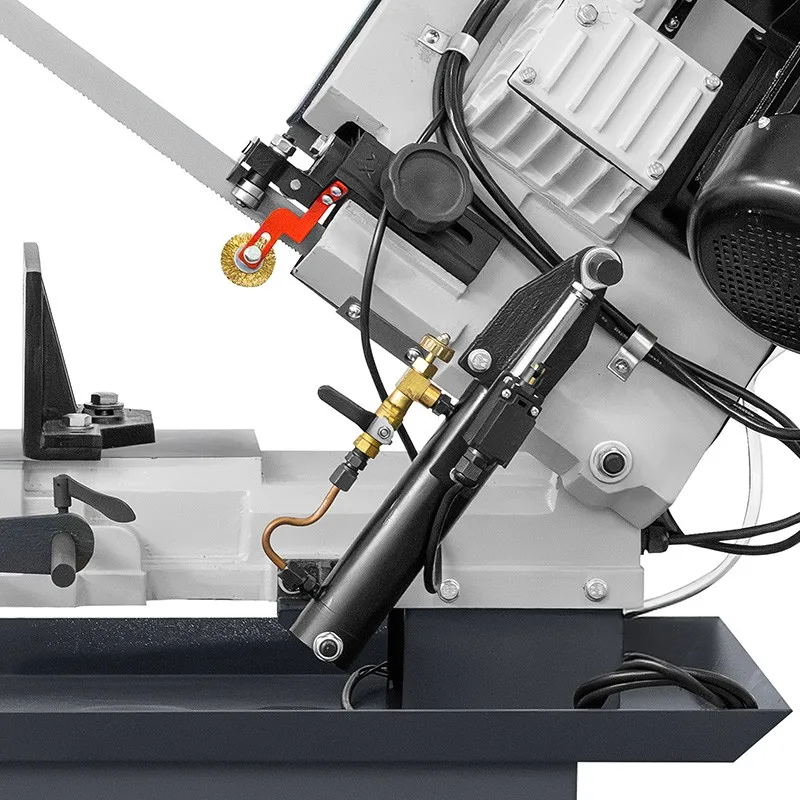

Saeraami langemise kiirust reguleerib hüdrauliline silinder. Vajalik kiirus saavutatakse klapi abil, mis reguleerib õli voolu silindri kambrite vahel. See võimaldab masinat kohandada töödeldava materjali tüübi ja nõutava lõike täpsusega.

Soovitud lintide lineaarne kiirus saavutatakse hammasülekande ja ajamimootori vahelise rihma suhte muutmisega. Jahutuspaak elektripumbaga asub masina aluses, mis tagab lindi ja tooriku efektiivse jahutuse.

Lõike täpsus ja stabiilsus

Saeraam, mis on valmistatud profiilsetest räbalaagervalgust metallist, tagab suure reaktiivsuse ja tasandab vibratsioone. Kinnituste tugevad seinad, mis on valmistatud vastupidavast malmist, tagavad töödeldava materjali stabiilse kinnituse.

Lõikenurka reguleeritakse pöörleva klammi abil vahemikus 0° kuni 45°. Nurgaskaalas on koondatud klammi tagaosa, mis võimaldab kiiresti ja mugavalt seadistada vajaliku lõikenurga.

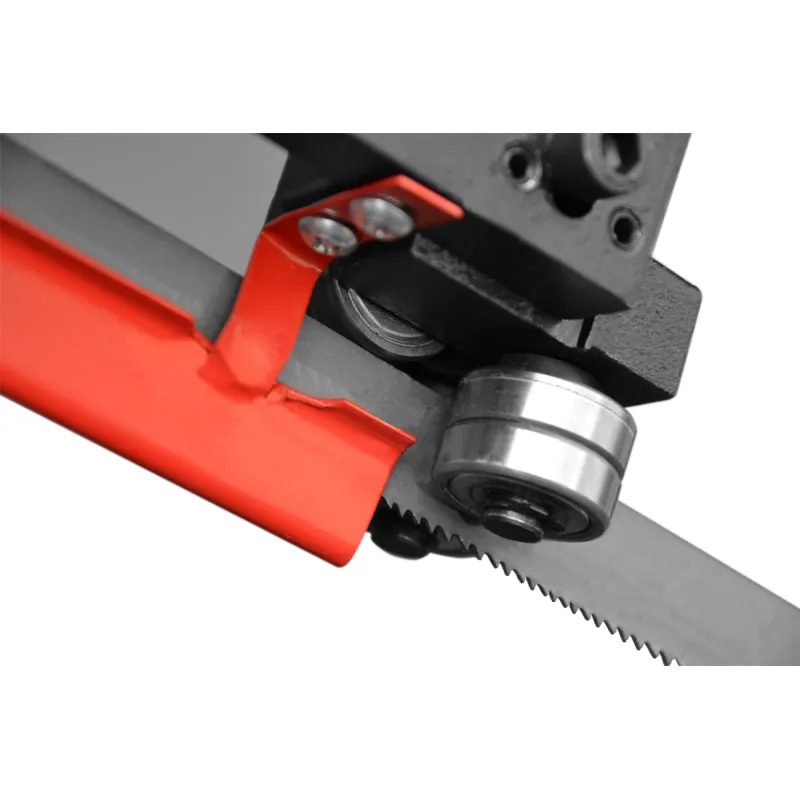

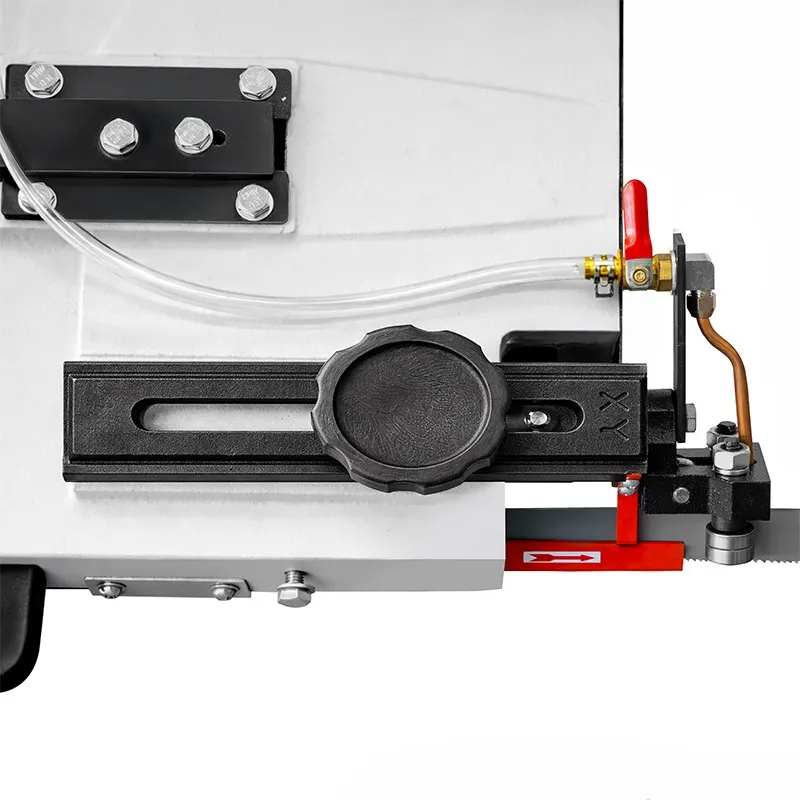

Lindijuhikud on varustatud spetsiaalsete karbiidist sisestustega ja laagritega. See mõjutab oluliselt lindi suunamist, kasutusiga, sirgust, täpsust ja lõike kvaliteeti. Karbiidjuhikud vähendavad kulumist nii masinal kui ka saelehel.

Mugav töö ja ohutus

CORMAK BS912N on varustatud mugava käepidemega lindi pingutamiseks ja kiireklambriga, mis lihtsustab tooriku kinnitust. Masina saeraamil on lindipinge näidik ja tabel, mis võimaldab valida lindi hambalöögi ja lõikekiiruse sõltuvalt töödeldava terase liigist.

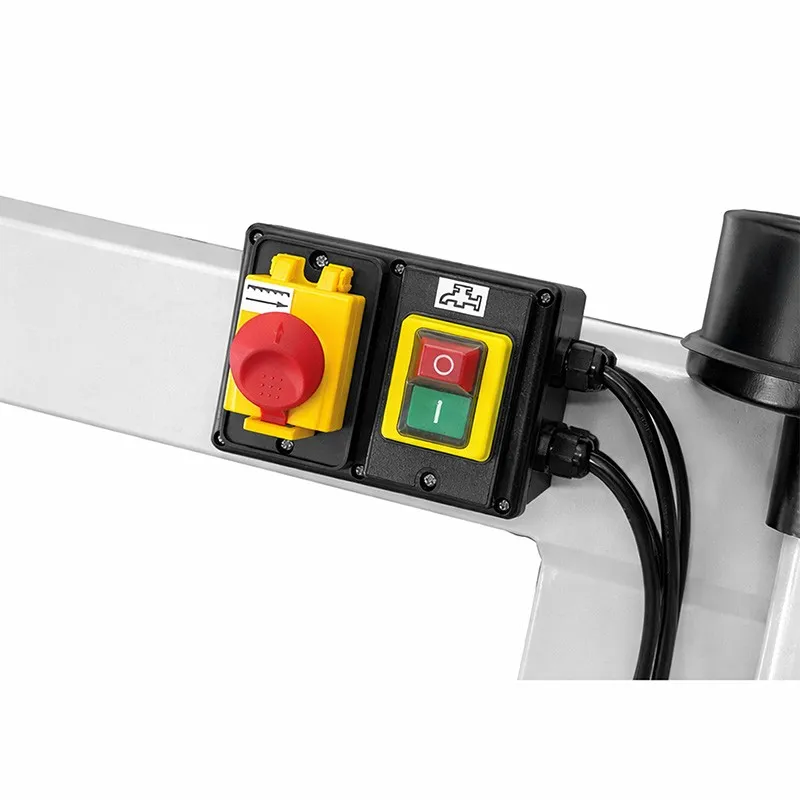

Pärast lõike lõpetamist, kui raam on alumises asendis, lülitub lõike lintajam automaatselt välja uue põlvkonna piiriku abil. Töökaitse tagab CE-standarditele vastav elektrisüsteem, hädaolukorra seiskamisnupp tüüpi “safety mushroom” ja mikrokatkestid, mis peatavad masina näiteks siis, kui ajami kaitsekate või lõikelauda kaitsekate on avatud.

Rakendused

CORMAK BS912N lintsaagi kasutatakse metallitöötlusettevõtetes, tootmiskohtades, käsitöö- ja teeninduskohtades. See on mõeldud profiilide, torude ja täismaterjalist toorikute lõikamiseks seal, kus on oluline täpsus, sile lõikepind ja hea kvaliteet.

Seadmed ja funktsioonid

• Automaatne etteanne
• Saeraami langemise hüdrauliline reguleerimine
• Pöörlev kinnitus ja nurgaskaal
• Kiireklambriga kinnitamine
• Mugav käepide lindi pingutamiseks
• Lindipinge näidik
• Tabel lindi hammaste valimiseks ja lõike kiiruse seadistamiseks
• Jahutussüsteem lindi ja lõigatavast materjalist
• Traatharja lindi puhastamiseks
• Lindi juhikud karbiidplaatide ja laagriga
• Automaatne piiriku väljalülitamine lõike lõppedes
• Hädaolukorra seiskamisnupp tüüpi “safety mushroom”

Toote spetsifikatsioon

Mootor	230 V, 50 Hz, 1100 W / 400 V, 50 Hz, 1100 W
Lindi mõõtmed	2655 x 27 x 0.9 mm
Lindi kiirused	24 / 36 / 49 / 71 m/min
Lõike nurga vahemik	0° kuni +45°
Masina pakendi mõõtmed	1420 x 500 x 1150 mm
Kaal	151 / 202 kg

Nurk
0°	Ø 229	191 x 305 max. 355	230 x 230
45°	Ø 160	230 x 140	155 x 155
