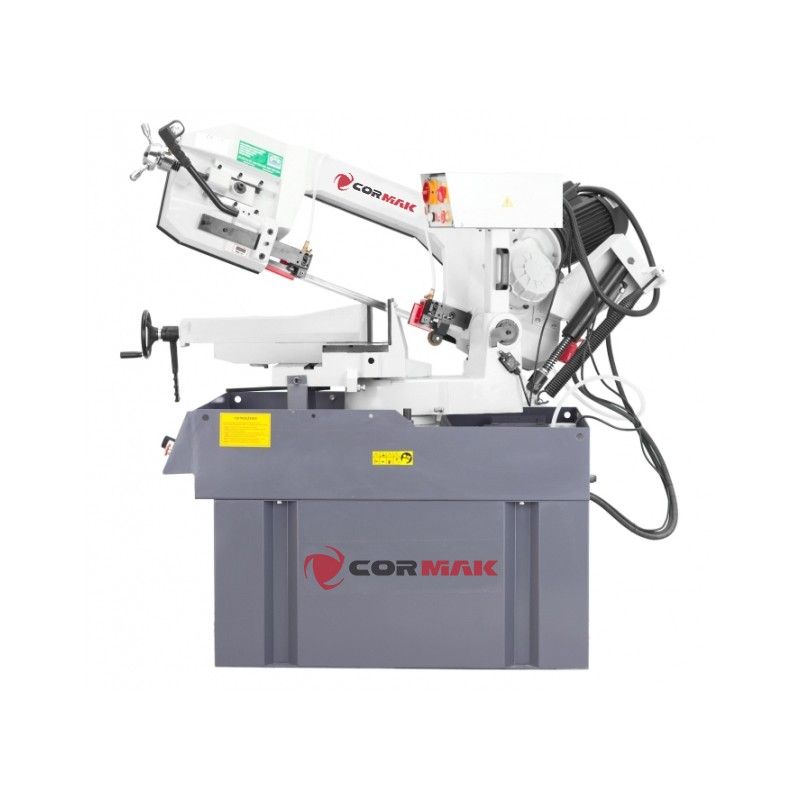

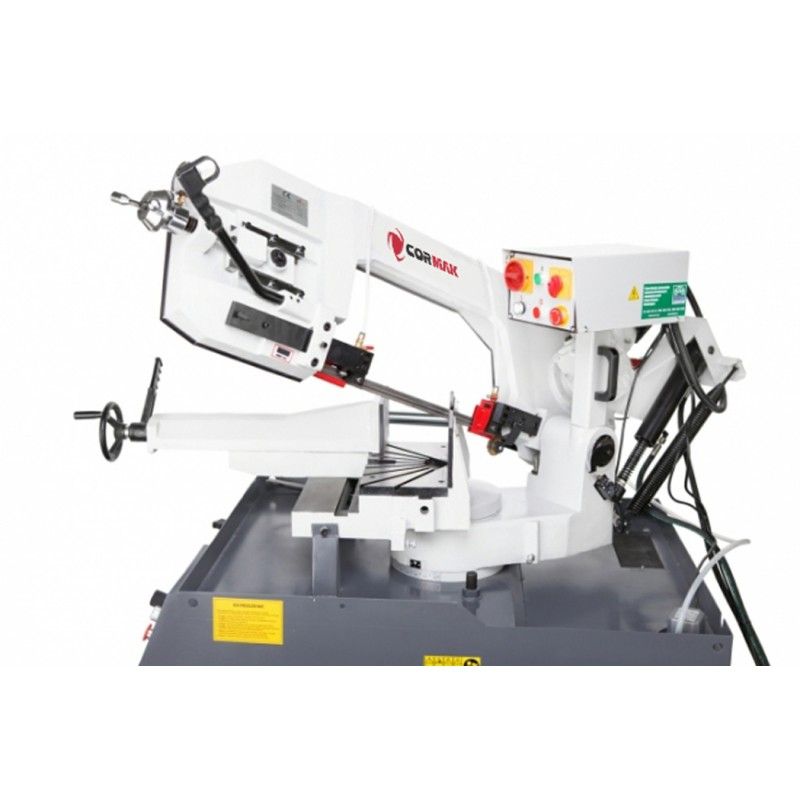

Lintsaag CORMAK MCB350HD

Toote kirjeldus

Professionaalne, võimas ja tõhus lintsaag metallile kiirkinnitusega ja -45° kuni 60° pööratava käepidemega. Lintsaag on varustatud pingeanduriga ja karbiidist lõikerihma juhikuga. Ideaalne torude, profiilide ja muude materjalide lõikamiseks.

EC-deklaratsiooniga lintsaag CORMAK MCB350HD võimaldab metalli lõigata tasapinnal, mis on risti lõigatud materjali teljega või mis tahes nurga all vahemikus -45^o kuni +60^o. Lõigatud elementi saab toita käsitsi või mis tahes etteandeseadmega. Etteanne lõikamise ajal on gravitatsiooniline õlivoolu põhimõttel kahekambrilises hüdrosilindris. Sobiva käe langetamise kiiruse tagab kambrite vahel õlivoolu reguleeriv ventiil.

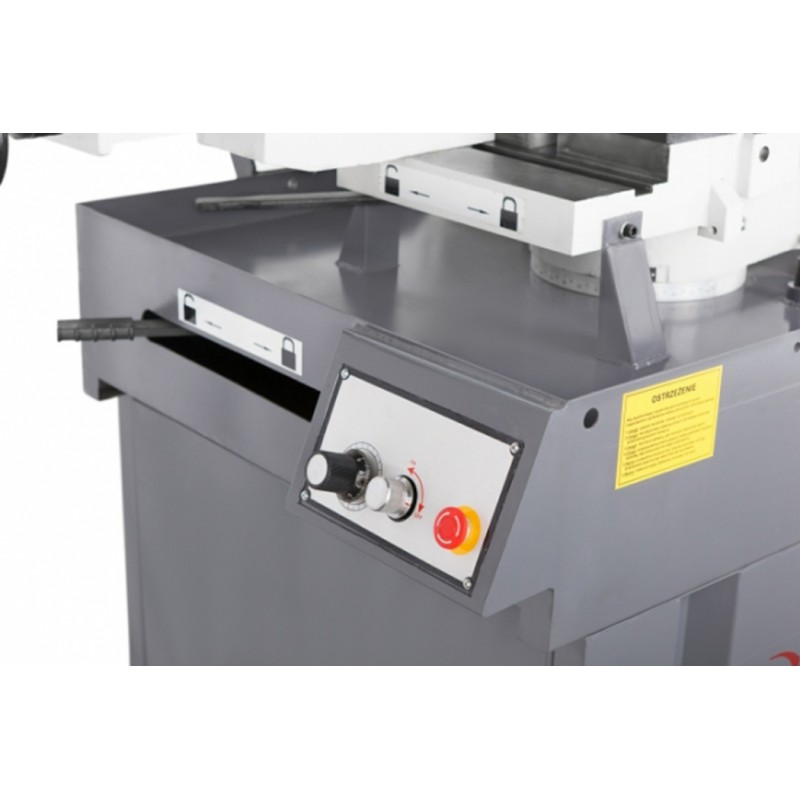

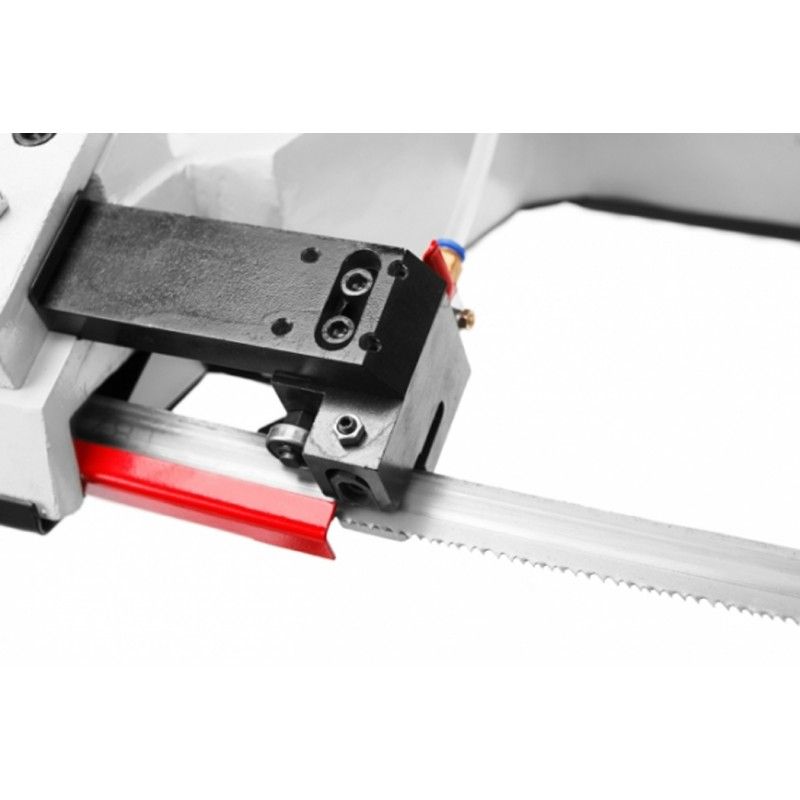

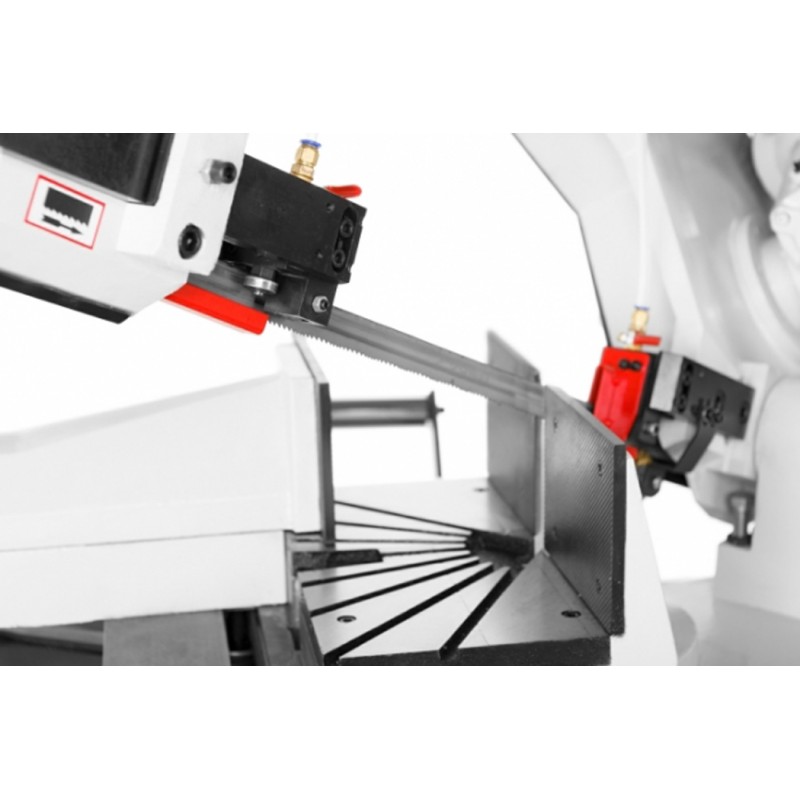

Operaator käivitab masina, vajutades nuppu START ja määrab lõikekiiruse. Kui tsükkel on lõppenud, peatub masin automaatselt ja operaator tõstab käe algasendisse. Materjali söötmine toimub käsitsi. Seda mudelit kasutatakse nii väikeses kui ka suures koguses tootmises ning tänu oma tugevale konstruktsioonile võimaldab lõigata erinevaid materjale, sealhulgas roostevaba terast, tööriistaterast ja profiile. Masin tagab pöörleva hoova tõttu nurga all lõikamise. Lintsaevars on valmistatud ühtlasest malmist ning koos 27 mm laiuse lõikelindiga võimaldab suures koguses erinevate materjalide lõikamist. Kruustang asub reguleeritavas voodis ja varustatud kiirklambriga. Terajuhikud on varustatud kuullaagrisüsteemi ja tsementeeritud karbiididega, tagades suurepärase lõiketäpsuse ja sirge lõike. Käepide on varustatud 25° nurga all oleva automaatse tera pingeanduriga, mis suurendab tera vastupidavust.

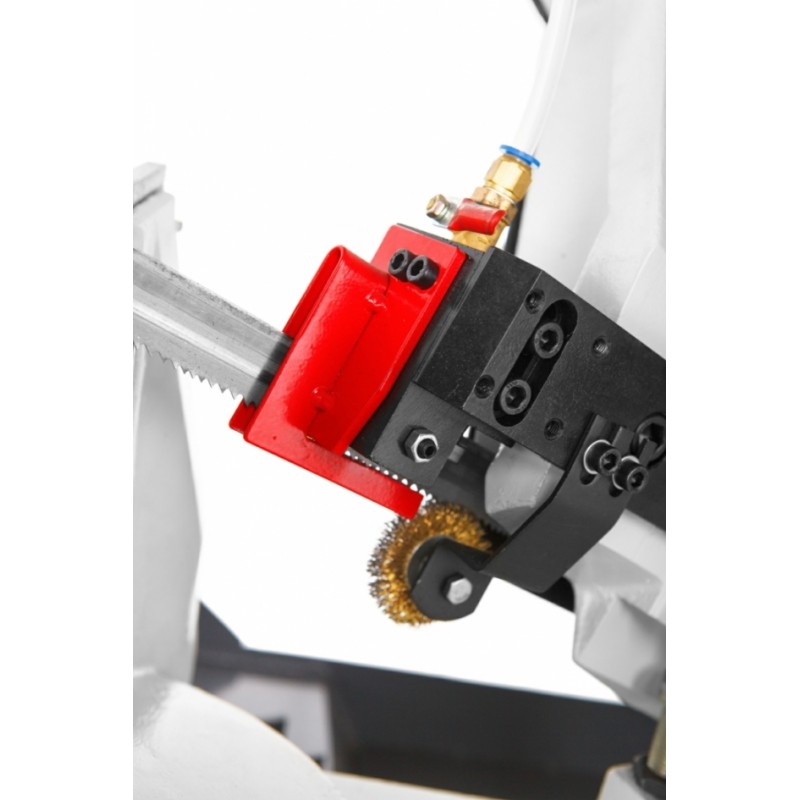

Käe põhja külge on kinnitatud tera puhastushari. Masina ajam edastatakse käigukastiõliga täidetud tiguajami kaudu. Masin on varustatud kolmefaasilise topeltmähise ja kahe lõikekiirusega mootoriga. Mootor on termiliselt kaitstud.

Sellel lõikemasinal on lai töövõime, kui lõikate 45^o vasakule kuni 60^o paremale nurga all.

Kaks lõikeriba kiirust: 32 ja 72 m/min. Lõikemasin automaatse, astmeteta reguleeritava, gravitatsioonilise käe langetava etteandega. Konstruktsioon: õlg, kruustang ja pöörlev laud on rauast valatud. Suletud jahutussüsteem vedela emulsiooniga, mis on suunatud labade juhikutele. Masin on varustatud kaitserauaga, millel on joonlaud materjali lõikepikkuse seadistamiseks. See masin on varustatud pingeanduriga - rihma pingeanduriga ja automaatse väljalülitusega, kui lõikeriba puruneb. Ohutus lõikamisel tagab kõikidele EÜ nõuetele vastava elektrisüsteemi. Masin on varustatud piirlülitiga, mis peatab masina pärast lõikeprotsessi lõppu, hädanupu ja mikrolülititega, mis seiskavad mootori pärast lõiketsükli lõppu või pärast kaitsekatte avamist.

Toote spetsifikatsioon

Minimaalne lõikeläbimõõt	ø5 mm
Materiaalse minimaalne pikkus kruustangis	100 mm
Asealus maapinna kauguselt	940 mm
Lõikeriba mõõtmed	2950 × 27 × 0,9 mm
Koguvõimsus	2,2 kW
Riba kiirus	36/72 m/min
Hooratta läbimõõt	330 mm
Mõõtmed	2000 × 1330 × 2020 mm
Kaal	600 kg

Nurk
0º	ø270	350 × 240 mm	260 × 260 mm
45º R	ø230	230 × 150 mm	210 × 210 mm
45º L	ø200	200 × 170 mm	170 × 170 mm
60º R	ø140	140 × 140 mm	140 × 140 mm
