Mandrelivaba torude ja profiilide painutusmasin CORMAK BENDMASTER 50

Toote kirjeldus

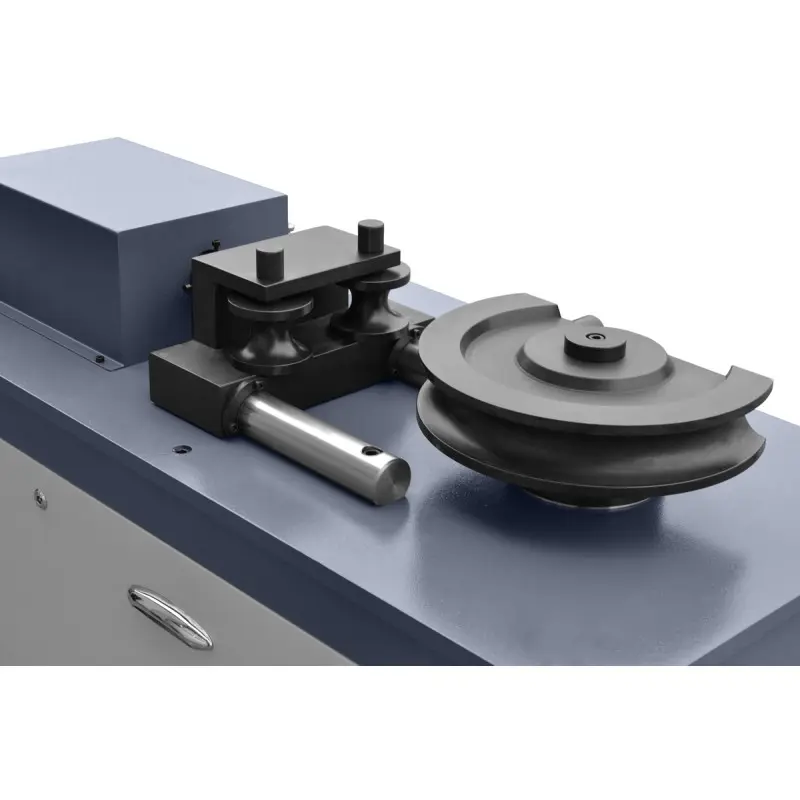

Täpne ja tõhus tööstuslik painutaja teras-, vask-, alumiinium- ja messingtorude painutamiseks. Võimalus valida optimaalne painutusraadius tagab kvaliteetsed tulemused ilma materjali deformatsioonita. See torupainutaja on hõlpsasti kasutatav ja sobib ideaalselt väikepartiide ja eritellimusel tootmiseks auto- ja mööblitööstuses. Peamist painutusvormi ajab käigukastiga elektrimootor. Masin töötab nii käsitsi kui ka poolautomaatselt. Selle lihtne ja vastupidav disain tagab pikaajalise ja probleemivaba kasutamise. Standardversioon käsitsi kinnitusega, valikuline hüdrauliline survesüsteem on saadaval.

Masina peamised eelised

• Spindlivaba painutaja – painutab torusid ja profiile ilma deformatsioonita, välistades sisemise südamiku vajaduse.
• Hüdrauliline taldsurvesüsteem – täpne survejõud reguleeritakse automaatselt vastavalt toru läbimõõdule.
• Kaks töörežiimi: automaatne ja käsitsi – täielik kontroll painutusprotsessi üle, programmeeritava või käsitsi juhtimisega.
• Digitaalne nurganäidik – reaalajas teave siht- ja tegeliku painutusnurga kohta operaatoripaneeli kaudu.
• Peamootor 2,2 kW – stabiilne stantsi pöörlemine isegi suurte torude läbimõõtude korral.
• Matriitside komplekt torude läbimõõtudele 25, 32, 38 ja 48,3 mm – valmis kõige levinumate terastorude suuruste jaoks.
• Painutusnurk kuni 180° – võimaldab täielikke painutusi ja suletud ahelaga elemente.

Konstruktsioon ja tehnoloogia

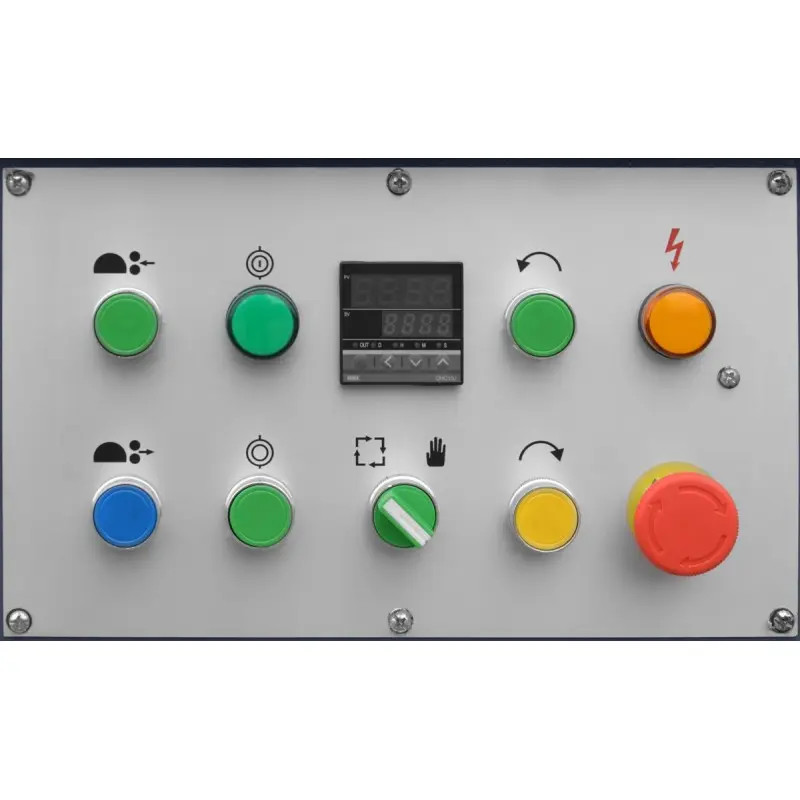

BENDMASTER 50 on varustatud kahe sõltumatu mootoriga: 2,2 kW põhimootor käigukasti ja stantsi pöörlemise jaoks ning 1,1 kW hüdrauliline pumpmootor survekinga süsteemi jaoks. Rõhku rakendatakse programmeeritud režiimis automaatselt, seda juhib reguleeritav piirlüliti. See konfiguratsioon tagab iga toru läbimõõdu jaoks optimaalsed kinnitusparameetrid, mis mõjutavad otseselt painutuskvaliteeti ja korduvust. Juhtpaneelil on selge digitaalne ekraan, mis näitab nii seatud kui ka tegelikku painutusnurka.

Täpsus ja jõudlus

BENDMASTER 50 toru- ja profiilipainutaja pakub täielikku painutusvahemikku kuni 180°, säilitades samal ajal suure täpsuse. 5 p/min stantsi pöörlemiskiirus tagab täpse vormimise ja tootmise efektiivsuse. Automaatrežiim võimaldab partiide painutamist minimaalse operaatori sisendiga, samas kui käsitsirežiim pakub paindlikkust kohandatud sätete jaoks. Masin sobib ideaalselt keskmise ja suure läbimõõduga terastorude painutamiseks seeriatootmises.

Rakendusalad

Spindlivaba painutaja BENDMASTER 50 sobib laiale tööstusharule, sealhulgas:

• torude paigaldamine sanitaar-, kütte- ja tööstussektoris,
• piirete, käsipuude ja konstruktsiooniraamide eelvalmistamine,
• metallmööbli ja dekoratiivelementide tootmine,
• teraselementide seeriapainutamine metallitöötlemis- ja ehitustöökodades.

Standardvarustus

• Digitaalne painutusnurga näidik

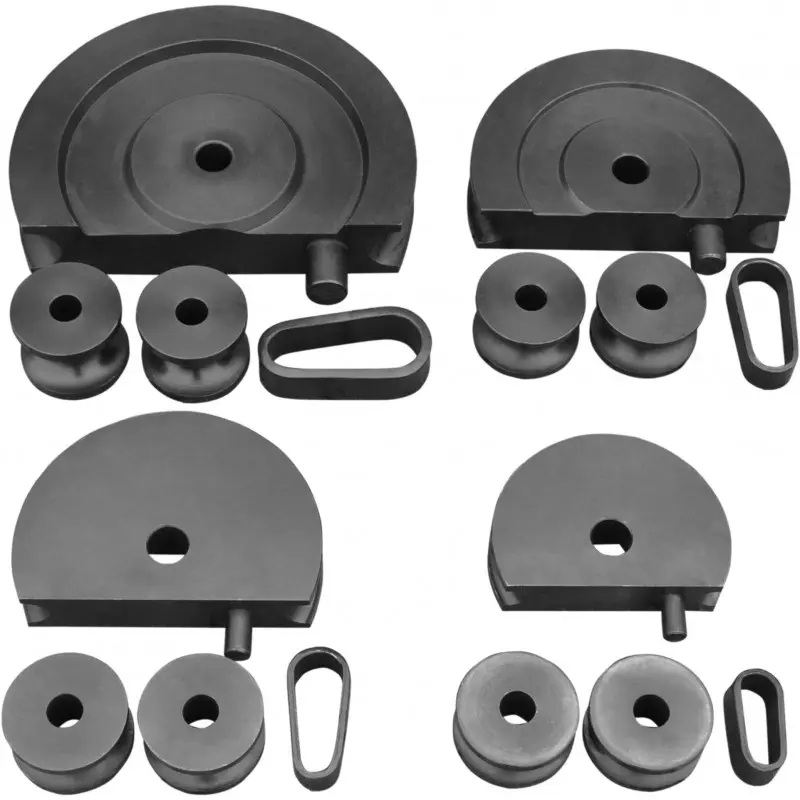

• Matriitsid torude läbimõõtude jaoks:
  • 25 mm (raadius 90 mm)
  • 32 mm (raadius 114 mm)
  • 38 mm (raadius 134 mm)
  • 48,3 mm (raadius 170 mm)
