Automaatne lintsaag CORMAK C33

Toote kirjeldus

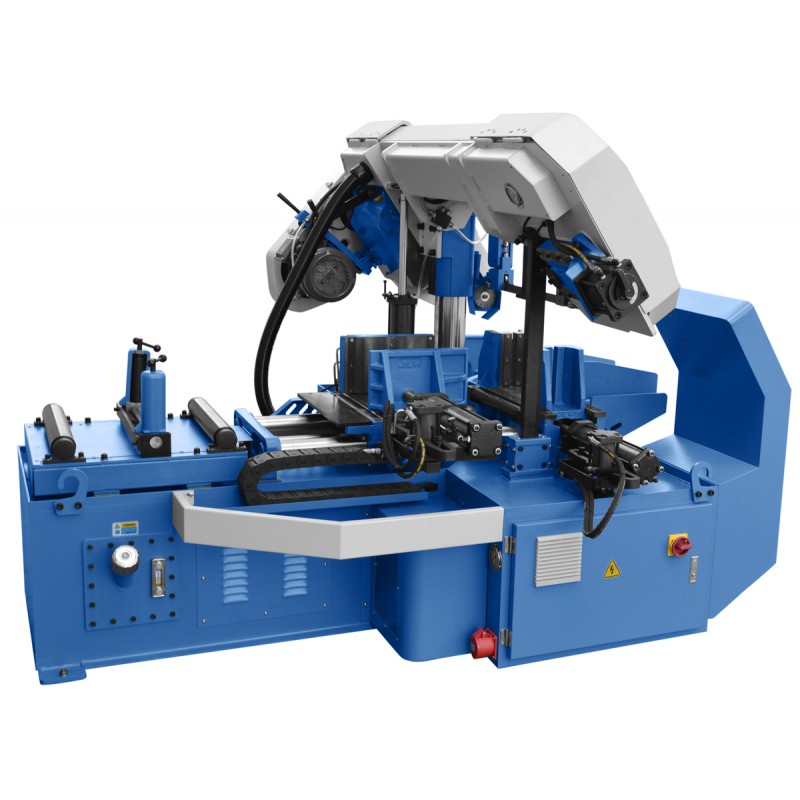

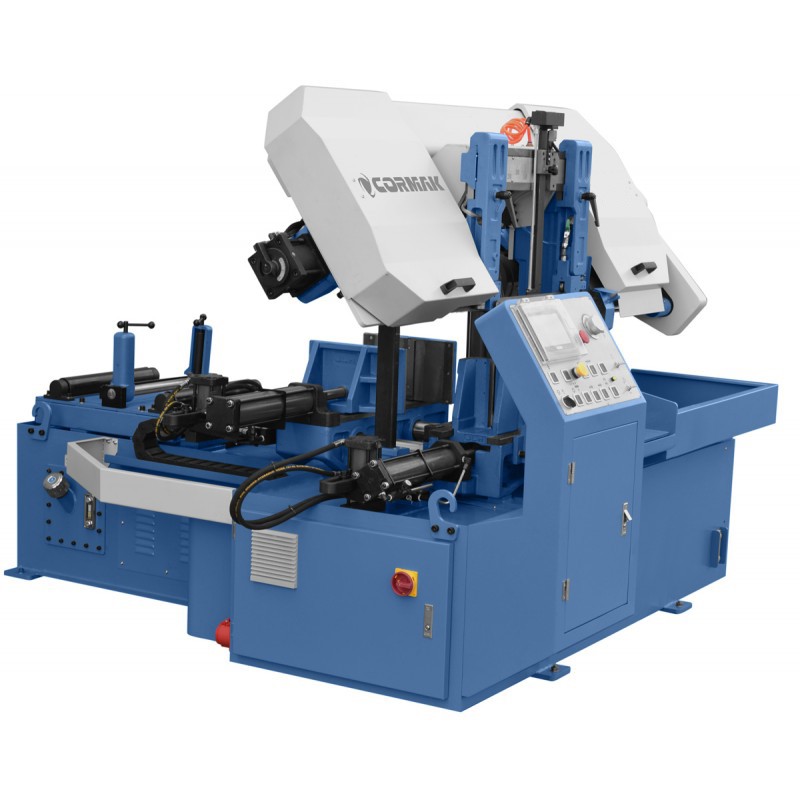

CORMAK C33 kolonnlintsaag on uskumatult tõhus masin torude, teras- ja malmprofiilide ning värviliste metallide automaatseks lõikamiseks. Sae vastupidav korpus ja tugev raam tagavad suure jäikuse ja stabiilsuse ka kõige sitkemate metallide lõikamisel.

See masin võimaldab käsitsi ja automaatselt lõigata. Manuaalrežiim võimaldab teha kõiki toiminguid käsitsi, kasutades masina juhtpaneeli. Automaatrežiim – pärast masina sisselülitamist toimub kogu lõikamisprotsess ilma selle operaatori sekkumiseta, st lõikedetailide paigaldamine kruustangisse, selle ümberpaigutamine määratud mõõtudele, lõikeõla langetamine, samuti selle tõstmine määratud kõrgusele pärast lõikamisprotsess on lõppenud.

Lõikeparameetrid, nagu lõigatud detailide arv, nende mõõtmed, lõikeriba kiirus ja käe langetamise kiirus, seadistatakse juhtpaneelil. Masin seiskub automaatselt, kui lõikeprotsess on lõppenud, lõikeriba katkeb või kui tekib mõni muu masina operatsioonisüsteemi tuvastatud rike.

Masina korpus on valmistatud malmist, mis on paigaldatud jäigale, ruumilisele plaatidest valmistatud korpusekonstruktsioonile. Raami teraskonstruktsioon on 3º seoses söötmislaua pinnaga, kasulik ristkülikukujuliste elementide ja kujundite lõikamisel. Korpuse sees asuvad: hüdroagregaat, üleujutusvedeliku mahuti koos pumba ja laastumahutiga.

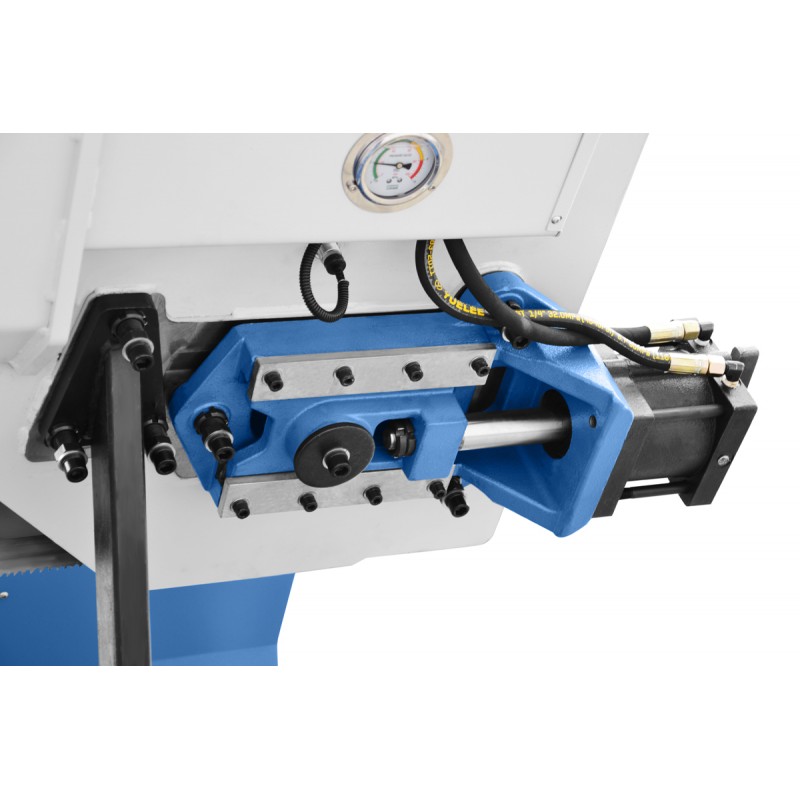

Lõikeriba ajam põhineb inverteriga juhitaval mootoril, mis tagab sujuva reguleerimise laias kiiruses. Hüdrauliline rihma pingutamine tagab optimaalsed lõikerihma töötingimused. Rihma purunemise korral seiskub masin automaatselt. Täpne ribajuhtimine saavutatakse laagritega juhikute ja tsementeeritud karbiidist sisestustega. Maksimaalsed lõikeparameetrid ja tera pikaajaline töökindlus saavutatakse tänu jahutussüsteemile ja puhastusharjale.

Sundhüdraulilist hooba langetamist saab reguleerida täpse drosselklapi abil. Kiirsöötmissüsteem võimaldab lühendada mõne elemendi lõikeaega. Hüdrauliline materjali etteandesüsteem võimaldab masina täisautomaatset töötsüklit. LCD-ekraaniga kontroller on võimeline programmeerima tera tööd, annab märku materjali puudumisest, annab vead ja teavitab vastavalt määratud ajale lõigatud sektsioonide arvu. Maksimaalne materjali etteande pikkus ühe tõmbega on 500 mm, +/- 0,2 mm varu iga käigu kohta.

Poolautomaatsete ja automaatsete seeria "CORMAK-PREMIUM LINE" lintsaagide uuenduslikkus ja tootmine, mis vastavad ISO:910001 ja ISO:140001 sertifikaatidele vastavatele normidele ja standarditele, tagavad toote ohutuse, kvaliteedi ja töökindluse. Tuntud ülemaailmse tootja ABB M3V mootorid tagavad pikaajalise töökindluse.

Vaikimisi varustus

• Automaatne tsükli töö
• Puuteekraaniga LCD-juhtpaneel
• Lõikedetailide numbrite ja pikkuste programmeerimine
• Võimalus salvestada 5 erinevat lõikamismakrot
• Ribakiiruse elektrooniline kuva
• Käe asendi mälu funktsioon

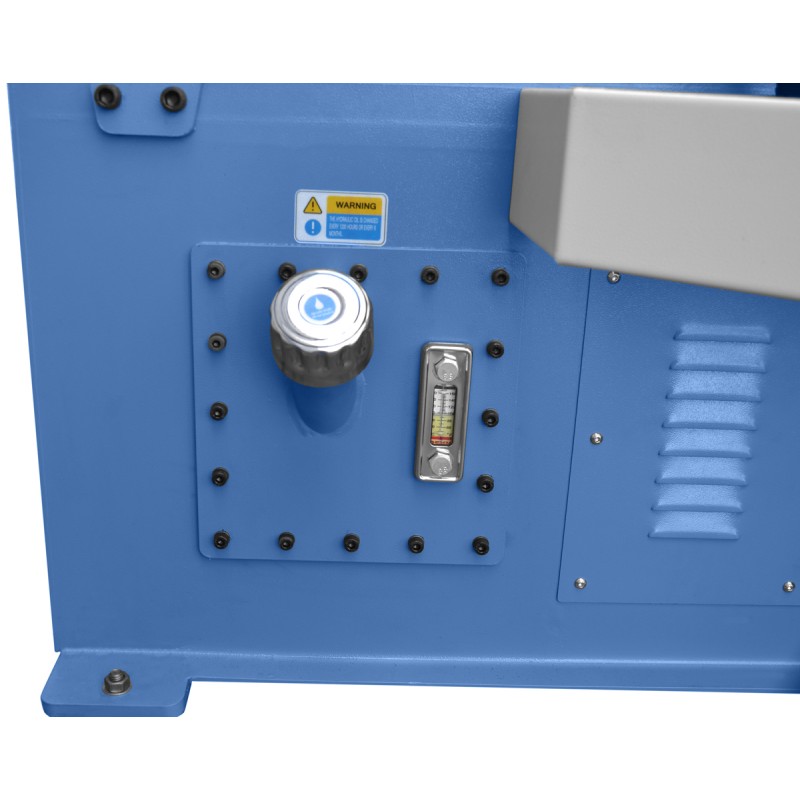

• Sisseehitatud hüdroseade
• Asepositsiooni salvestamise funktsioon
• Sujuv lõikekiiruse reguleerimine (inverteriga mootor)
• Võimaga hari rihma puhastamiseks
• Jahutussüsteem
• Bimetallist saeleht
• EÜ vastavusdeklaratsioon
• Kasutusjuhend

Toote spetsifikatsioon

Tüüp	automaatne veerg
Käe tõstmine ja langetamine	hüdrauliline sujuva juhtimisega
Riba kiirus	20–100 m/min

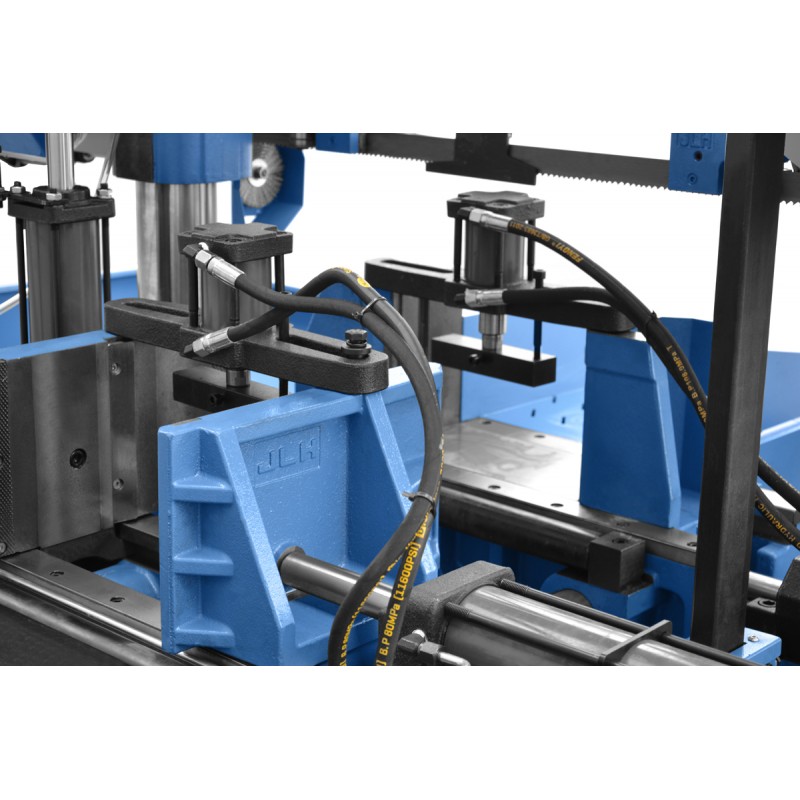

Püsiv ja toitev kruustang	hüdrauliline
Minimaalne lõikeläbimõõt	Ø 5 mm
Materiaalse minimaalne pikkus kruustangis	30 mm
Asealuse kõrgus	780 mm
Lõikeriin	34 × 1,1 × 4115 mm
Põhimootori võimsus	4,4 kW
Hüdraulikaseadme võimsus	1,5 kW
Jahutusvedeliku pumba võimsus	0,75 kW
Mõõtmed (P × L × K)	2300 × 1780 × 1650 mm
Kaal	1900 kg

Nurk
0º	ø300	300 × 400
