CNC freespink CORMAK C1530 ATC (1500x3000) automaatse tööriistavahetusega

Toote kirjeldus

CORMAK C1530 ATC PREMIUM (1500x3000 mm) on dünaamiline ja täpne CNC-frees, mis on ehitatud maailmakuulsate tootjate komponentidest. See sobib nõudlikeks tööstuslikeks rakendusteks ja ideaalne suurtootmiseks. Pidev kvaliteedikontroll ja tõestatud komponendid tagavad selliste materjalide nagu puit, puidupõhised plaadid, MDF, OSB, PVC, HPL, vineer, pleksiklaas, dibond, süsinik ja alucobond kõrge kvaliteediga töötlemise.

1. Töölaud

• Sektsioonlaud NELJA sõltumatu vaakumsektsiooniga, mis on valmistatud jäikadest ja vastupidavatest HPL-plaatidest.
• Igal sektsioonil on augud, mis on torustiku kaudu vaakumpumbaga ühendatud.
• Vaakumlaua peamised augud on varustatud korkidega, mis võimaldavad kinnitada erinevaid materjaliformaate.
• Laua pind on kaetud kanalite võrgustikuga, mis tagab vaakumi ühtlase jaotumise kogu tööpiirkonnas.
• Varustatud T-soontega materjali käsitsi kinnitamiseks.

2. Kvaliteetne spindel

• Tuntud tootja harjadeta spindel 5,5 kW võimsusega, inverteriga ja ülekoormuskaitsega.
• Varustatud uuendusliku õhkjahutussüsteemiga.
• Loodud automaatseks tööriistavahetuseks, mis vähendab seisakuid ja suurendab tootlikkust.
• Automatiseerimine võimaldab tööriistavahetust ilma ümberkalibreerimise või tootmise katkestamiseta.

3. Ajamisüsteem

• Energiasäästlikud Leadshine 1500W servoajamid suure hoidemomendiga (topeltajam Y-teljel).

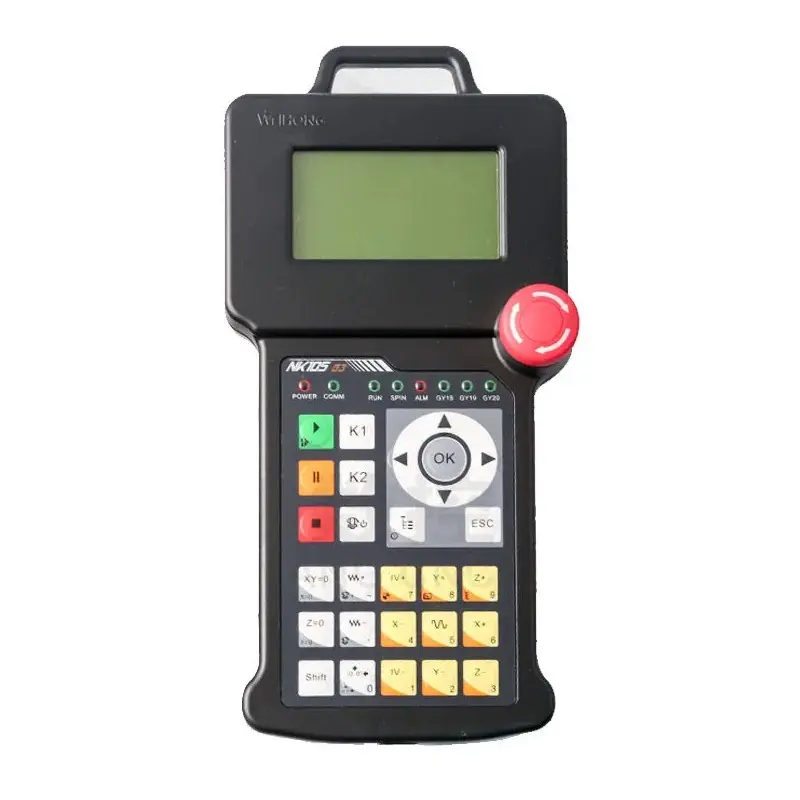

• Juhitakse NK-105 G3 digitaalse kontrolleriga, mis tagab suurepärase töötlemiskvaliteedi suurtel kiirustel.
• X- ja Y-telgede harjadeta servomootorid edastavad ajamit kvaliteetsete planetaarkäigukastide kaudu.
• Z-telge juhib maksimaalse positsioneerimistäpsuse tagamiseks tugevdatud kuulkruvi.
• Liikumine mööda X- ja Y-telge saavutatakse HIWIN lineaarjuhikute ja spiraalsete hammaslattide abil, mis on valmistatud karastatud terasest, et tagada pikaajaline vastupidavus.
• Kõiki HIWIN lineaarsiine täppistestitakse ja kontrollitakse montaaži ajal.
• Kõikide oluliste liikuvate komponentide tsentraalne, hooldusvaba määrimissüsteem, mis säästab aega ja pikendab kasutusiga.

4. Struktuur

• Liugportaal on valmistatud malmist, mis tagab töötlemise ajal suurepärase jäikuse ja vibratsioonisummutuse.
• Tugev ribiline terasest laud välistab vibratsiooni töötamise ajal.

5. 8 tööriista salv + tööriista kõrguse andur

• Varustatud 8-positsioonilise lineaarse tööriista salvega, ISO30 hoidikutega ja ER32 tsangidega.
• Sisaldab tööriista hoidikuid ja tsange: 1/2" (6 tk), 1/8" (2 tk), 3–4 mm (2 tk), 5–6 mm (4 tk), 7–8 mm (2 tk), 9–10 mm (2 tk).
• Iga masin on varustatud täpse Z-telje tööriista kõrguse anduriga, mis välistab iga tööriistavahetuse järel uuesti kalibreerimise.

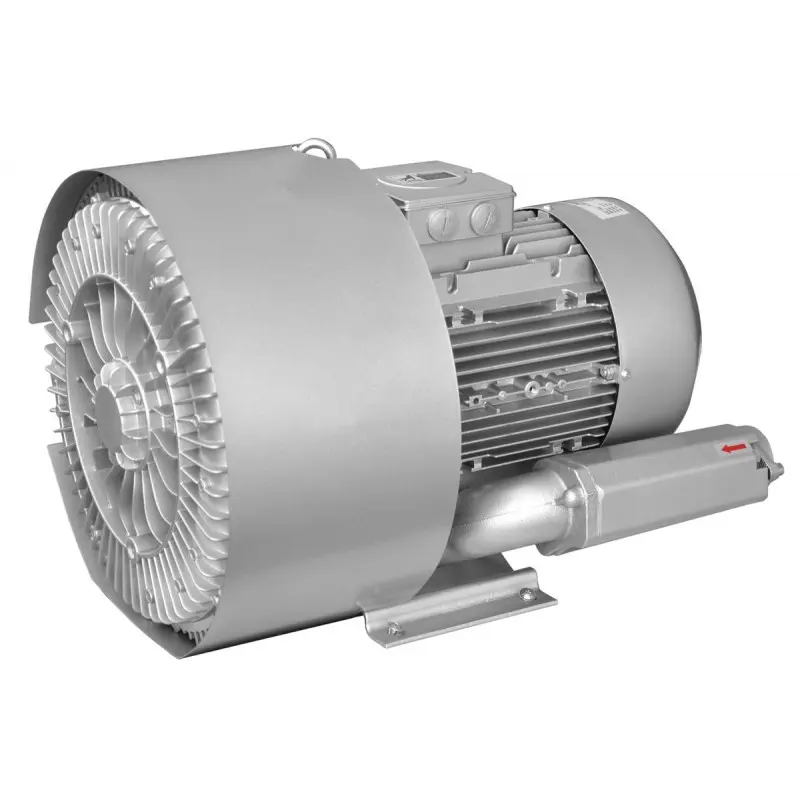

6. Vaakumpump (valikuline) ja väljatõmbetald

• Vaakumpump suurendab oluliselt tooriku hoidmisjõudu, hoides ära materjali nihkumise.
• Neli sõltumatut vaakumsektsiooni.
• Spindli lähedal asuv pneumaatiliselt juhitav väljatõmbetald võimaldab laastu väljatõmbeühendust, tagades puhta ja ohutu töötlemise.

Varustus

• Kvaliteetne õhkjahutusega spindl
• Leadshine 1500W servoajamid
• Tõstetud Z-telje portaal (300 mm)
• Vaakumlaud 4 sõltumatu sektsiooniga + T-soonega laud käsitsi kinnitamiseks
• Tööriistad, padrunikomplekt, tasandusjalad, väljatõmbetald ja lisatarvikud
• NK-105 G3 kontroller
• G-koodi mälufunktsioon

SimCNC tarkvara (valikuline)

• Suletud korpusega tööstusarvuti
• Eluaegne SimCNC litsents koos värskendustega
• Windowsi-põhine keskkond võimaldab programmeerida otse juhtseadmel
• Saab samal seadmel käitada UCanCAM tarkvara
• Reaalajas töötlemise simulatsioon ja veateated jälgimine
• Lihtne ja kasutajasõbralik liides kiirete makrodega tööriista mõõtmiseks

Valikuline CSMIO kontroller

• Poola tootja valmistatud
• Tagab sujuva spindli kiiruse juhtimise SimCNC abil
• Kahesuunaline spindli juhtimine
• Laiendatav ja modulaarne

Valikuline elektrikapp

• Projekteeritud ja kokku pandud Poolas
• Komponendid: WIELAND, EATON, Schneider, Delta, Relpol
• Integreeritud LCD-ekraan

Valikuline: Tõstetud Z-telg (450 mm)

Valikuline: Õliudu süsteem (lisatasu eest)

*Mahalaadimine ja paigaldamine kliendi poolt.

*Toide kliendi poolt tarnitud pistik (16A / 32A pistikupesa erinevuse tõttu).
