Автоматический колонный ленточнопильный станок CORMAK H‑280 SA

Описание товара

Ленточнопильный станок CORMAK H - 280SA - высокопроизводительный станок для резки прутков, труб и профилей из стали, чугуна и цветных металлов в автоматическом цикле. Прочный корпус и прочная рама пилы в сочетании с конструкцией колонны обеспечивают отличную жесткость и исключительный уровень устойчивости в процессе резки даже самых труднообрабатываемых металлов. Станок оснащен контроллером PLC и простым в использовании сенсорным экраном.

Автоматическая ленточная пила может работать в ручном и автоматическом режимах.

Ручной режим позволяет выполнять все действия вручную с рабочего стола станка.

Автоматический режим - после включения станка весь цикл резки, т.е. закрепление отрезаемой детали в тисках, перемещение ее на заданный размер к режущей ленте, опускание режущего рычага и подъем его на нужную высоту после окончания резки, происходит без участия оператора.

Параметры резки, такие как количество штук отрезаемых деталей, их размеры, скорость движения режущей ленты, скорость опускания рычага, задаются на пульте управления. Устройство автоматически останавливается при резке серии, обрыве режущей ленты или обнаружении другой неисправности, определяемой системой управления резака.

Корпус станка представляет собой чугунную конструкцию, установленную на жесткой пространственной пластинчатой ​​конструкции кожуха. Внутри корпуса расположены: гидравлический блок, бак для охлаждающей жидкости с насосом и устройство подачи стружки. Стальная конструкция рамы наклонена под углом 3 градуса по отношению к поверхности стола подачи, что особенно выгодно при резке прямоугольных элементов и профилей.

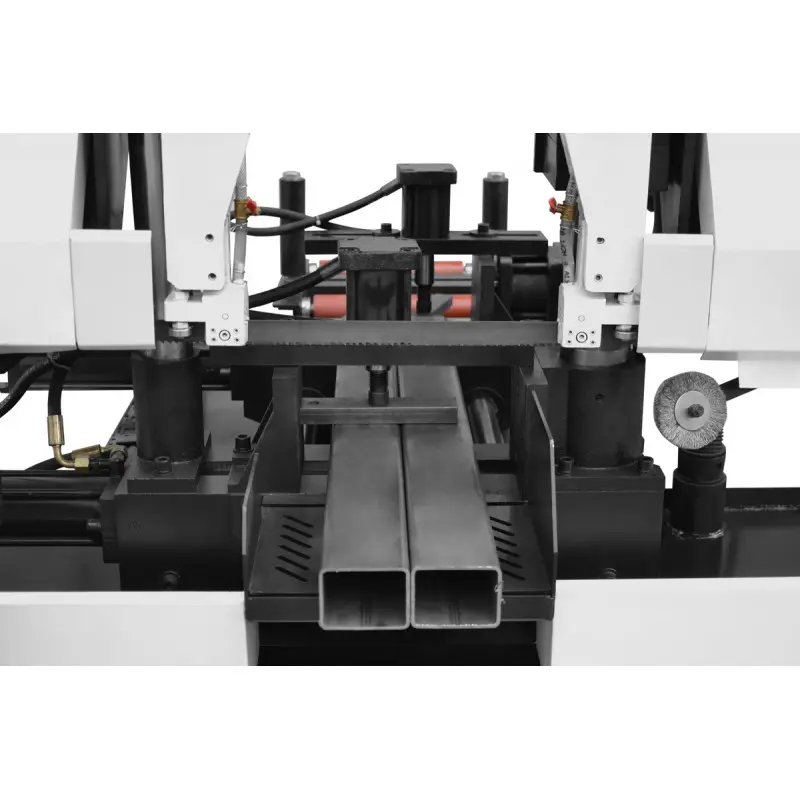

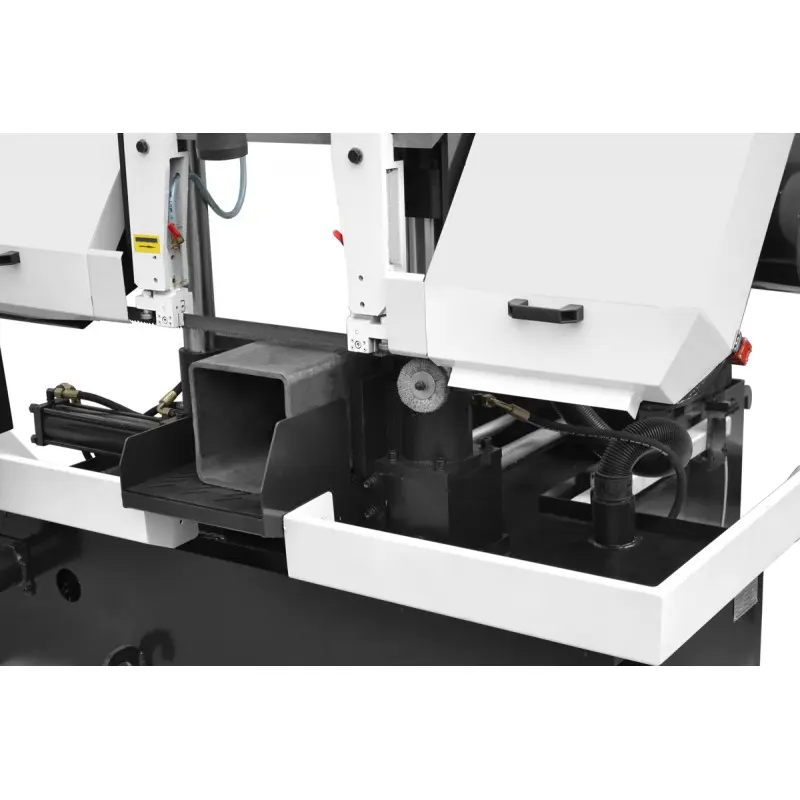

Привод режущей ленты на базе двигателя с инверторным управлением обеспечивает плавное регулирование в большом диапазоне скоростей. Гидравлическое натяжение ленты позволяет обеспечить оптимальные условия работы ленты. При обрыве пильного полотна машина останавливается автоматически. Точное направление ленты обеспечивают направляющие, состоящие из направляющих подшипников и вставок из спеченных карбидов. Подвижная направляющая головка ленты устанавливается в зависимости от размера разрезаемого материала, что повышает стабильность работы ленты. Максимальные параметры резки и увеличенный срок службы пильного полотна обеспечиваются системой охлаждения и щеткой для очистки.

Гидравлически принудительное опускание рычага регулируется в широком диапазоне точным дроссельным клапаном. Система быстрой подачи позволяет сократить время резки отдельных элементов.

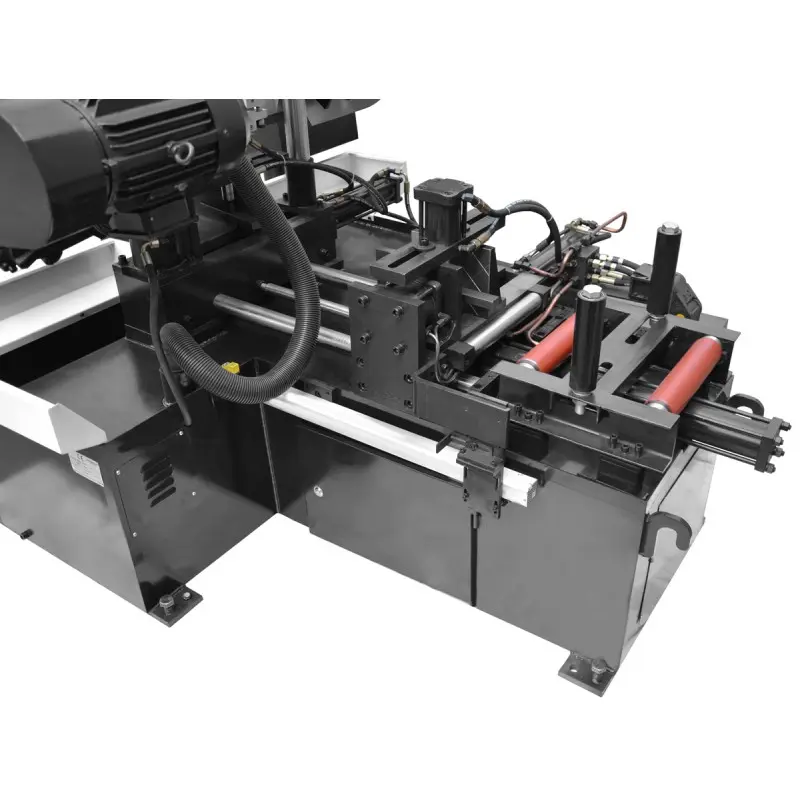

Гидравлическая система подачи материала обеспечивает полностью автоматический рабочий цикл станка. Контроллер, оснащенный ЖК-дисплеем, позволяет программировать работу пилы, сигнализирует об окончании материала, сообщает об ошибках и информирует о количестве разрезаемых участков по истечении запрограммированного времени. Максимальная длина подачи материала за один ход составляет 500 мм с точностью +/- 0,2 мм на ход.

Инновационность и производство полуавтоматических и автоматических резаков серии CORMAK по нормам и стандартам, соответствующим сертификатам ISO:90001 и ISO:140001, гарантируют безопасность, качество и надежность продукции. Использование двигателей, лицензированных известным и уважаемым на мировом рынке производителем, одним из мировых лидеров, ABB, гарантирует долгую и безотказную работу.

Стандартное оборудование

• работа в автоматическом цикле,

• функция запоминания положения руки,

• встроенный гидравлический блок,

• функция запоминания положения тисков,

• изменение скорости резки,

• моторизованная щетка для очистки ремня,

• система охлаждения,

• биметаллическая ленточная пила,

• декларация соответствия CE,

• руководство пользователя.

Спецификация товара

Диапазон резки	Ø280 или 280 x 280
Полотно ленточной пилы	3505 x 27 x 0,9 мм
Скорость резки	40/60/80 м/мин.
Двигатель	3 кВт
Гидравлический блок питания	0,75 кВт
Насос охлаждающей жидкости	0,09 кВт
Шаг подачи	500 мм
Нагрузка вместимость	1500 кг
Размеры	1750x1900x1550 мм
Вес	1100 кг

Макс. диапазон резки

угол
0º	ø280	280 × 280
